鄂式破碎機的工作原理

發布者:紅星機器 發布:2014-06-27 08:27:13 更新:2018-07-26 14:59:02
工廠直供,價格優惠享不停! 如果您想了解我們的產品,歡迎點擊咨詢 在線咨詢了解產品

鄂式破碎機是應用范圍較廣的粗碎和中碎設備,有簡單擺動、復雜擺動、混合擺動三種類型,但它們的工作原理基本上是相似的,以下我們就從理論敘述和工作示意圖兩個方面,來詳細解說鄂式破碎機的工作原理

鄂式破碎機

鄂式破碎機

一、鄂式破碎機工作原理敘述

1.簡擺鄂式破碎機:該類型破碎機的定鄂固定在機架的前壁上,動鄂懸掛在支承軸上,工作時動鄂上各點均以懸掛軸為中心,單純作圓弧擺動,而且水平行程上小下大。當偏心軸旋轉時,兩塊推力板隨著連桿作上下往復運動。當動鄂板離開定鄂時,已被粉碎的物料在重力的作用下,經鄂腔下部的出料口自由卸出。簡擺鄂式破碎機的工作是間歇性的,破碎和卸料過程在鄂腔內交替進行,破碎負荷大都集中在破碎腔的下部。

2.復擺鄂式破碎機:動鄂兼作曲柄連桿機構的連桿,在偏心軸的帶動下,動鄂上點的運動軌跡近似橢圓形,橢圓度是上小下大,其上部近似圓形。該類型破碎機的水平行程正好與簡擺鄂式破碎機相反,上大下小,上部的水平行程約為下部的1.5倍,滿足了破碎腔上部大塊礦石破碎所需的壓縮量。整個動鄂的垂直行程約為水平行程的3倍,尤其是排礦口處,使物料順利排出機外,從而提高了生產能力。

3.混擺型鄂式破碎機:動鄂與連桿共同安在偏心軸上,連桿頭裝在偏心軸的中部,而動鄂的兩個軸殼則安裝于連桿頭的兩側。兩個推力板仍然是支承在動鄂和連桿的下端及機架的后壁上。動鄂各點的運動軌跡均為橢圓,其長軸向著卸料方向傾斜,促使物料前進,并將物料推向出料口,改善了卸料條件,提高了破碎機生產能力。

二、鄂式破碎機工作原理示意圖

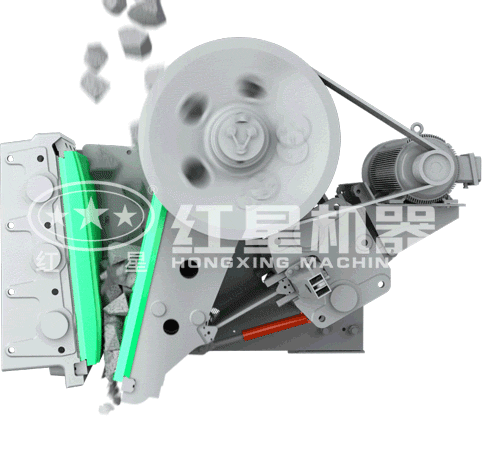

復擺鄂式破碎機工作模擬動圖

復擺鄂式破碎機工作模擬動圖

以上三種鄂式破碎機,在工作時雖存在某些差別,但具有相似的工作原理:在電動機驅動皮帶和皮帶輪的帶動下,通過偏心軸使動鄂上下運動,當動鄂上升時肘板和動鄂間夾角變大,從而推動動鄂板向定鄂板接近,物料在兩鄂板間受到擠壓、劈裂、沖擊而被破碎;當離開時,已被破碎的物料靠重力作用而從排料口排出。
